BS EN 54-23：2010火災探測和火災報警系統

第23 部分：火災報警裝置(VAD)—視覺報警裝置

(討論-標準要求和光度學坐標系統中如何實現測量)

有效光強是評價閃光光源光學特性的重要參數，因此需要對這些燈的有效光強進行測量，以確保它們符合規格。閃光光源在時域上具有瞬時性，其對人眼的短暫刺激具有特殊的視覺效果。在之前一篇文章：“閃光光源的有效光強與測量”中,我們已經描述了閃光光源的概述、有效光強的定義、有效光強的計算方法和閃光光源的測量進行解析。本文依據標準《BS EN 54-23:2010火災探測和火災報警系統—第23 部分：火災報警裝置—視覺報警裝置》討論-標準要求和光度學坐標系統中如何實現。



一、標準要求：

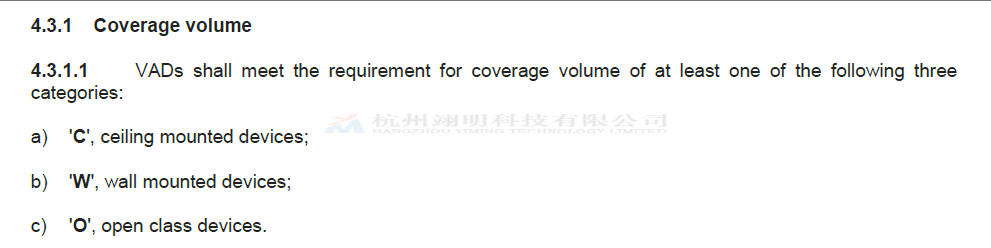

1、VAD 應滿足以下三個類別中至少一個類別的覆蓋體積要求:(截圖于BS EN 54-23:2010火災探測和火災報警系統-第23 部分：火災報警裝置(VAD)—視覺報警裝置第13頁)

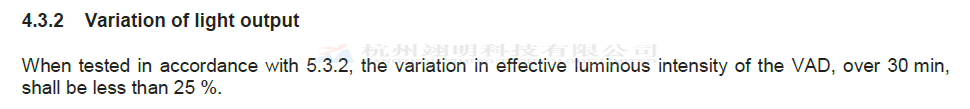

2、光輸出的變化:(截圖于BS EN 54-23:2010火災探測和火災報警系統-第23 部分：火災報警裝置(VAD)—視覺報警裝置第13頁)

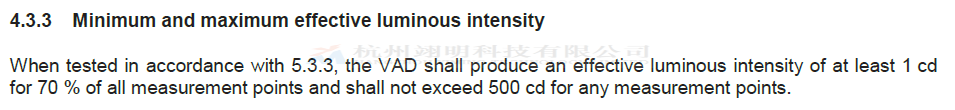

3、最小和最大有效發光強度:(截圖于BS EN 54-23:2010火災探測和火災報警系統-第23 部分：火災報警裝置(VAD)—視覺報警裝置第13頁)

4、光顏色:(截圖于BS EN 54-23:2010火災探測和火災報警系統-第23 部分：火災報警裝置(VAD)—視覺報警裝置第13頁)

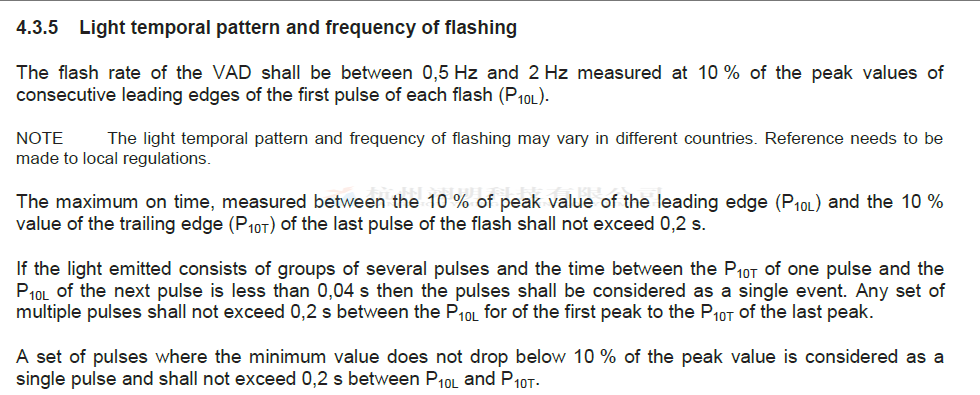

5、光時間模式和閃光頻率:(截圖于BS EN 54-23:2010火災探測和火災報警系統-第23 部分：火災報警裝置(VAD)—視覺報警裝置第15頁)

二、 在光度學坐標系統中如何實現？

1、控制轉臺的型號：A-平面精密角度旋轉臺(圖1)和C-平面精密角度旋轉臺(圖2)

                                                                                                                                            圖1   GMS-2000                                                                              圖2  GMS-1920

2、 兩款精密角度旋轉臺都可以實現測量。

3、兩款設備差異在于A-平面精密角度旋轉臺的測試滿足標準俯仰的測試要求，C-平面精密角度旋轉臺通過算法控制實現。

4、 坐標系轉換算法：在國家標準GB/T 39585-2020光電測量 配光測試系統的性能要求和檢測方法-表A.1列出的轉換方程能用于不同系統間的坐標轉換，并且坐標系統中，燈具軸線的方位表示時是有效的。

5、 從A-平面轉換成C-平面模擬圖

    6、工程師們裝好燈具之后，以上過程，翊明測試軟件都是通過自動完成測試，測試完成后提供測試報告并給出判斷結果。
