ANSI/UL1638-2023火災報警和信號系統可視信號裝置（包括附件）的安全標準

(討論-有效光強最小百分比在各角度的標準要求和在光度學坐標系統中如何實現)

有效光強是評價閃光光源光學特性的重要參數，因此需要對這些燈的有效光強進行測量，以確保它們符合規格。閃光光源在時域上具有瞬時性，其對人眼的短暫刺激具有特殊的視覺效果。在之前一篇文章：“閃光光源的有效光強與測量”中,我們已經描述了閃光光源的概述、有效光強的定義、有效光強的計算方法和閃光光源的測量進行解析。本文主要從《ANSI/UL1638-2023火災報警和信號系統可視信號裝置》標準解析有效光強最小百分比在各角度的標準要求和在光度學坐標系統中如何實現？

一、 有效光強最小百分比在各角度的標準要求？

1、掛壁式報警器有效光強最小百分比的標準要求(截圖與ANSI/UL1638-2023火災報警和信號系統可視信號裝置第44頁-46頁)

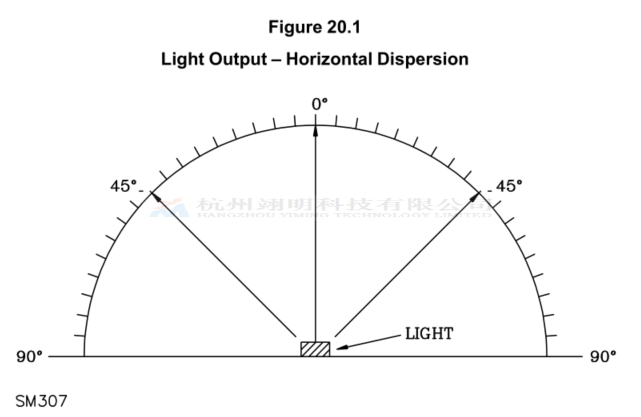

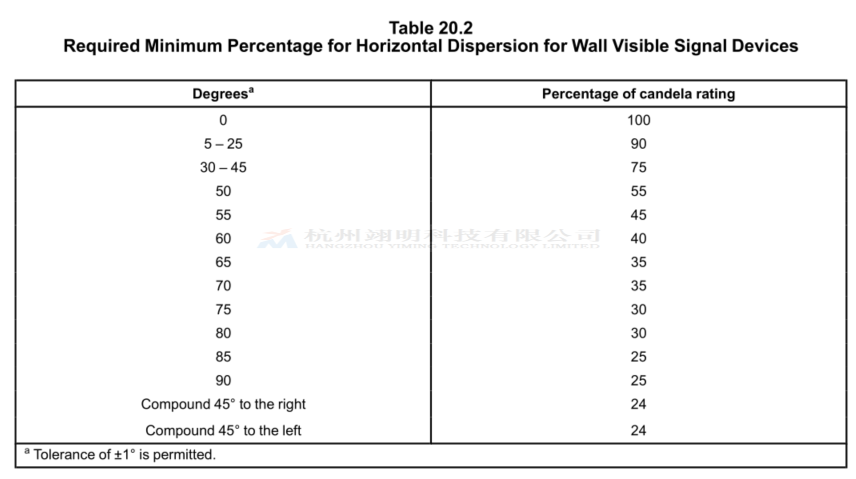

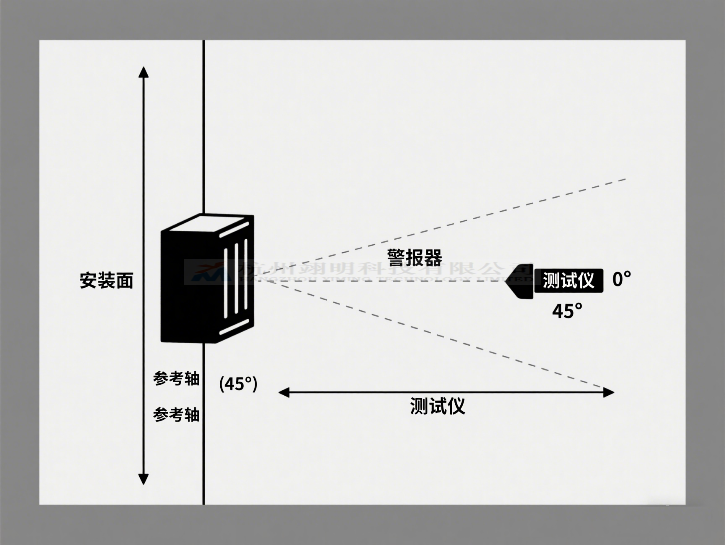

1）水平方向：

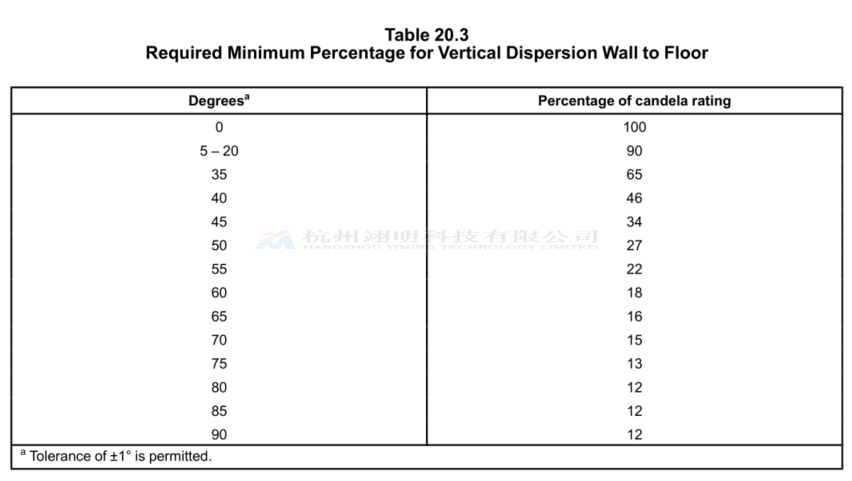

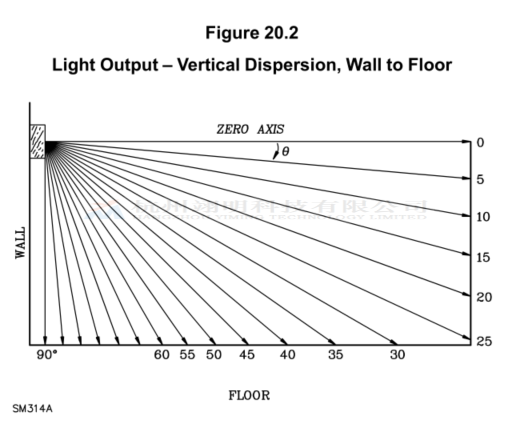

2）垂直方向

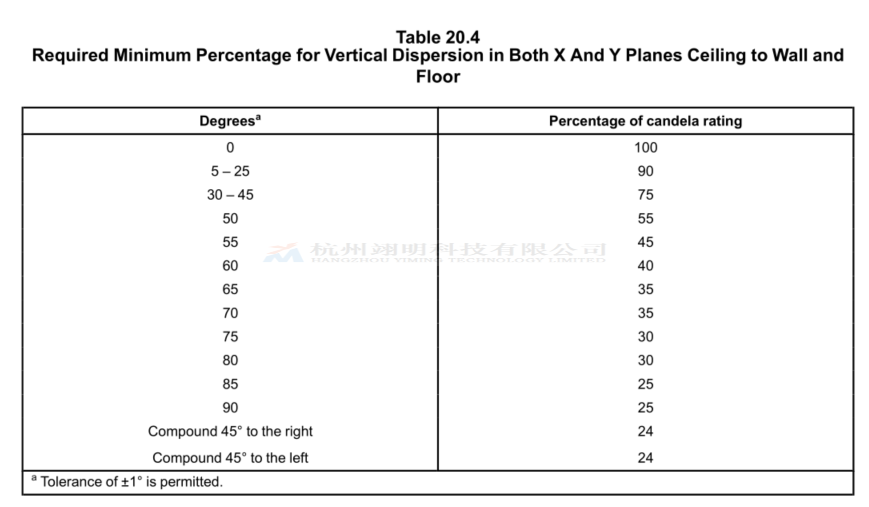

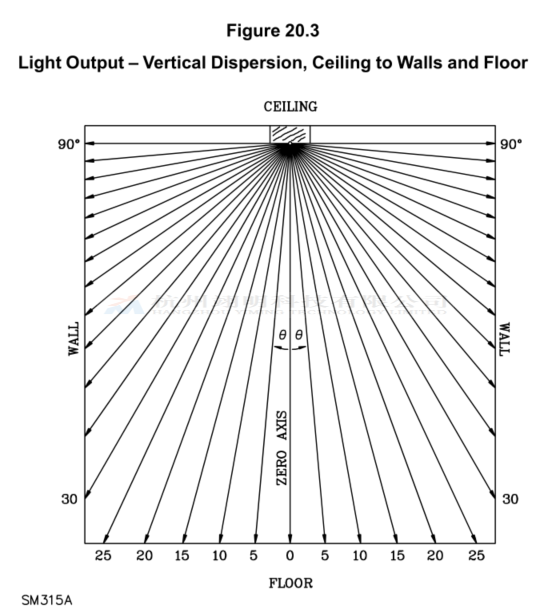

        2、吸頂式報警器有效光強最小百分比的標準要求(截圖與ANSI/UL1638-2023火災報警和信號系統可視信號裝置第46頁-47頁)

二、 在光度學坐標系統中如何實現？

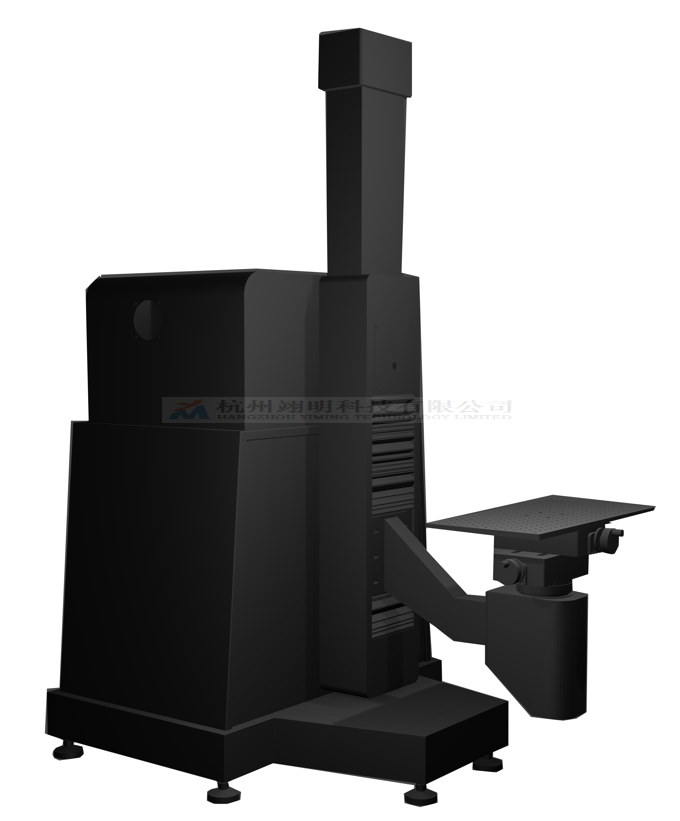

        1、控制轉臺的型號：A-平面精密角度旋轉臺(圖1)和C-平面精密角度旋轉臺(圖2)

                                                                                                                                            圖1   GMS-2000                                                                                                                  圖2  GMS-1920

2、 兩款精密角度旋轉臺都可以實現測量。

        3、兩款設備差異在于A-平面精密角度旋轉臺的測試滿足標準俯仰的測試要求，C-平面精密角度旋轉臺通過算法控制實現。

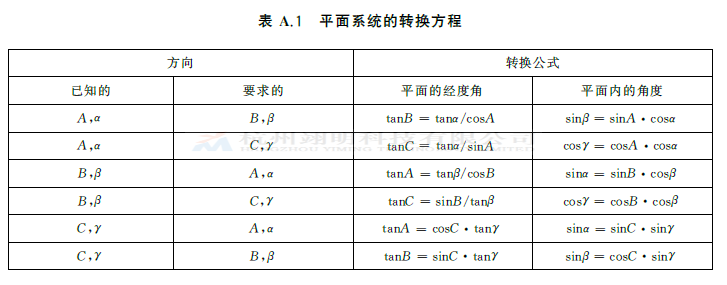

4、 坐標系轉換算法：在國家標準GB/T 39585-2020光電測量 配光測試系統的性能要求和檢測方法-表A.1列出的轉換方程能用于不同系統間的坐標轉換，并且坐標系統中，燈具軸線的方位表示時是有效的。

5、 從A-平面轉換成C-平面模擬圖

6、工程們裝好燈具之后，以上過程，翊明測試軟件都是通過自動完成測試，測試完成后提供測試報告并給出判斷結果。
